行動裝置音樂遊戲直播 – 以 Galaxy S22 / Tab S8 + HDMI 音訊分離器監聽

這是用我跟團隊成員 Kannushi Link 使用三星 SAMSUNG Galaxy 旗艦系列的 Android 手機與 Android 平板的直播示範。

不只是 Android 裝置可以用類似的設備線材,只要設備是使用 Type-C 都適用,包含那些比較新已經改用 Type-C 介面的 iPad 。

如果你對於行動裝置的音樂遊戲直播還沒有概念,我們建議遇到不懂的部分可以回去參考系文章的 導論 篇。

訊號源

這裡示範使用的是三星 SAMSUNG 的 Galaxy S22 手機與 Galaxy Tab S8 平板,轉接線材使用的是網購平台上買的 分離式迷你鋁合金 4K*2K@60HZ Type-c to HDMI/USB3.0/PD(超高畫質)

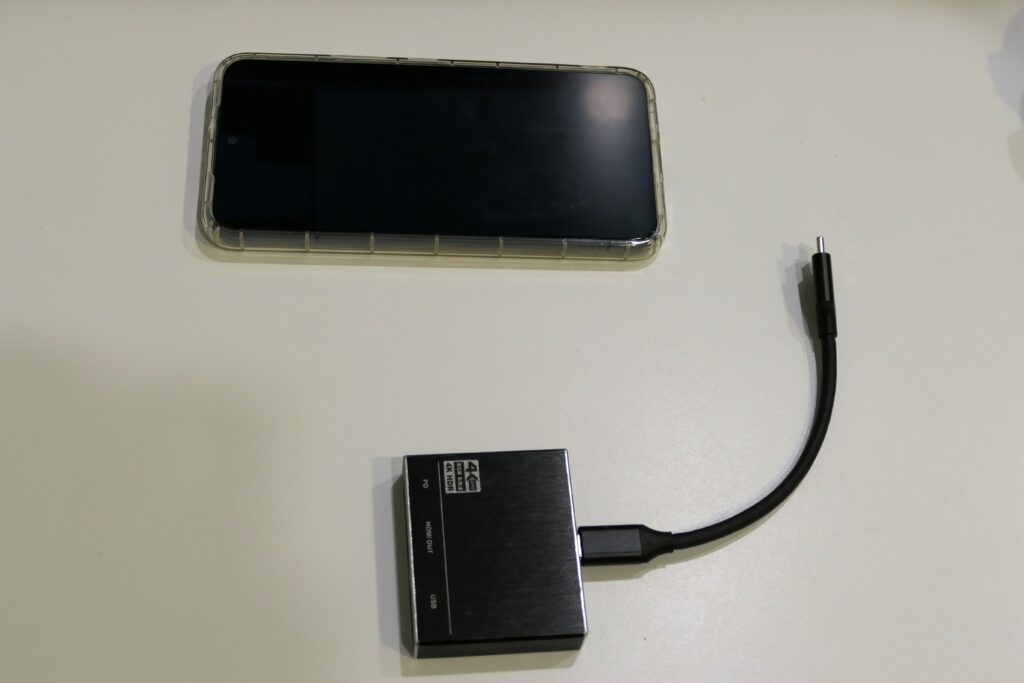

三星 SAMSUNG Galaxy S22 它配轉接線作為訊號原。圖片來源:呆呆翰

接收端

這邊用的是平價的擷取卡,內部採用 MS2130 晶片。有興趣購買的話可以去網購平台搜尋晶片型號即可找到類似的擷取卡。

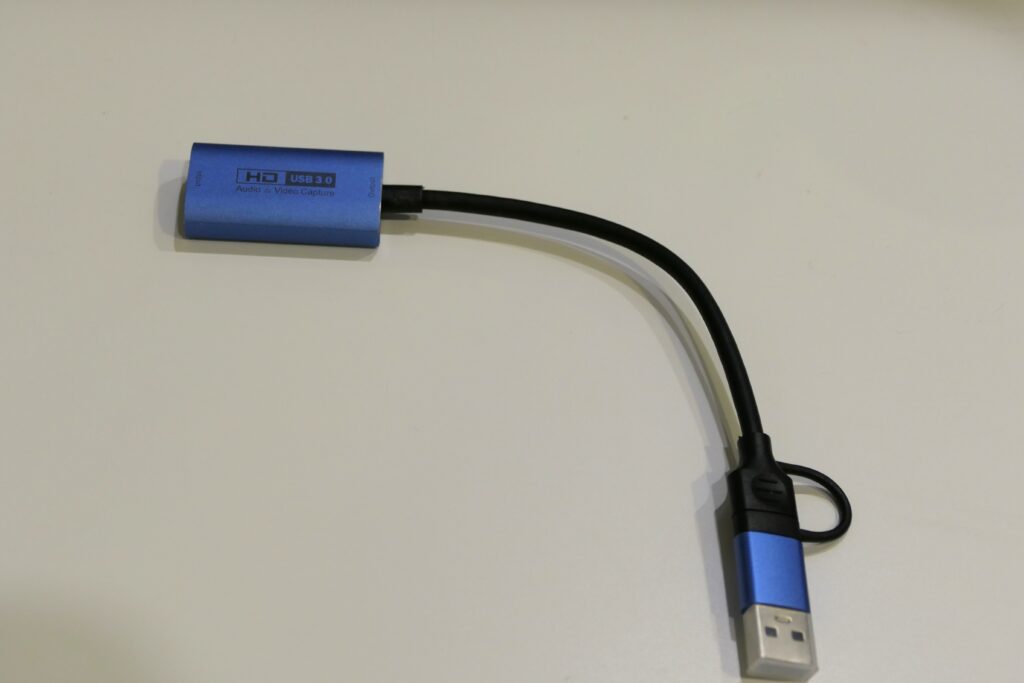

採用 MS2130 的平價款式 USB 3.0 擷取卡。圖片來源:呆呆翰

監聽

監聽設置的部分,由於這次使用的擷取卡沒有 HDMI Out ,加上現場空間也比較有限,不適合再放一片螢幕,因此採用 HDMI 音訊分離器並接上可調整音量的延長線進行監聽。想了解這種監聽方式可以參考系列文章的 監聽: HDMI 音訊分離器 篇。如果使用螢幕比起買一個分離器對你來說是更容易的,則建議參考系列文章的 監聽: 電視電腦螢幕 篇。

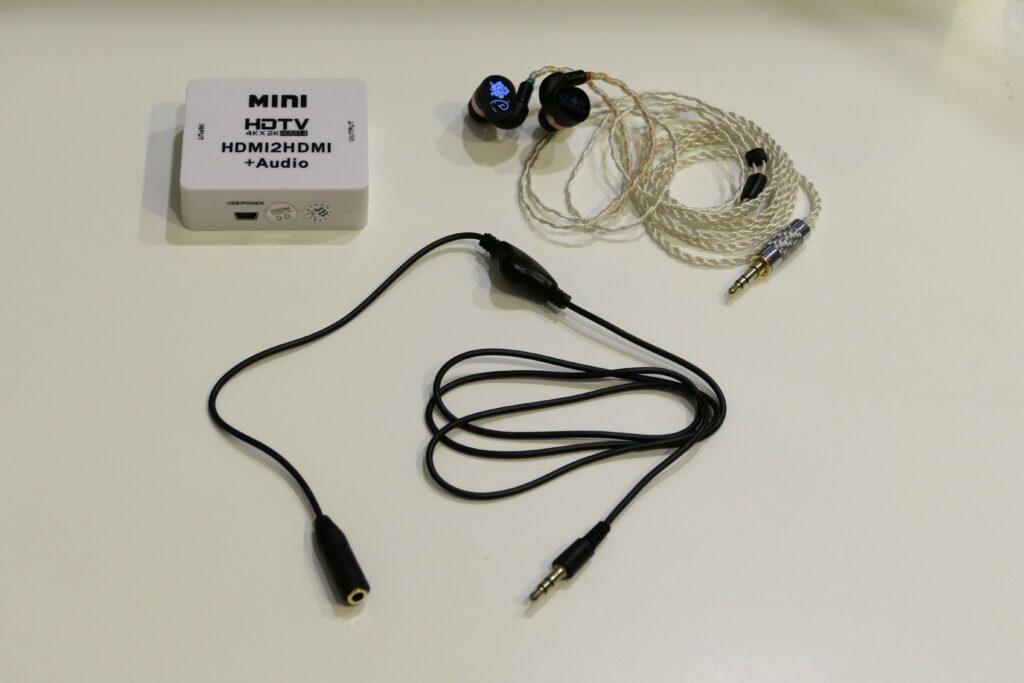

HDMI 分離器、可調整音量的耳機延長線、耳機組合作監聽。圖片來源:呆呆翰

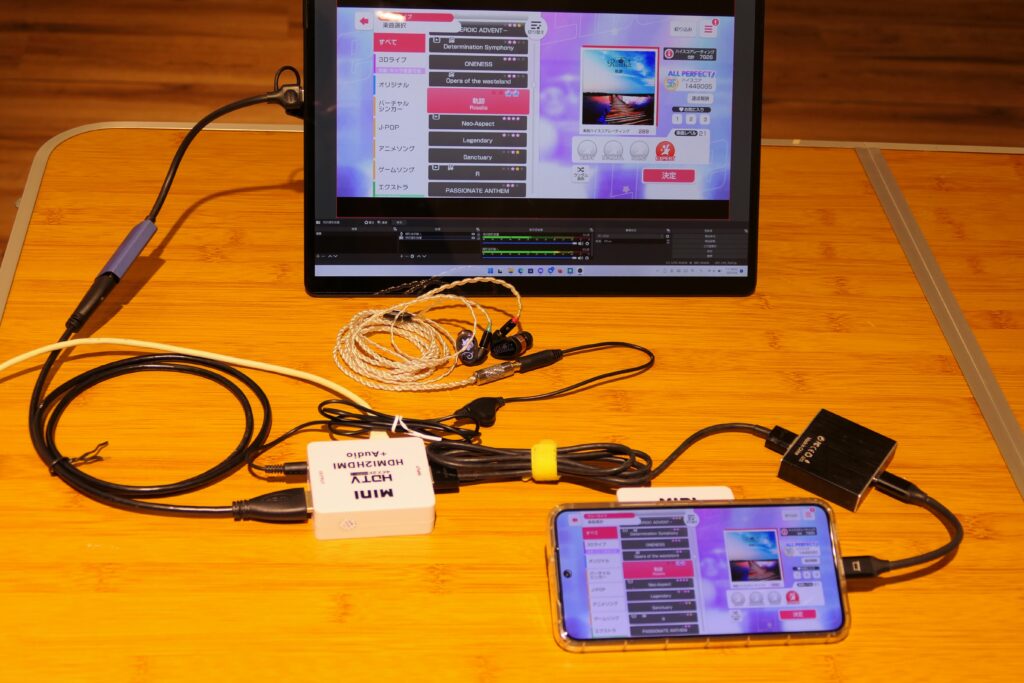

Galaxy S22 整體線路

Galaxy S22 → Type-C 轉 HDMI → HDMI 線材 → HDMI 音訊分離器的 Input

HDMI 音訊分離器的耳機孔 → 可調整音量的耳機延長線 → 耳機

HDMI 音訊分離器的 HDMI Output → HDMI 線材 → 擷取卡 → Surface Pro X

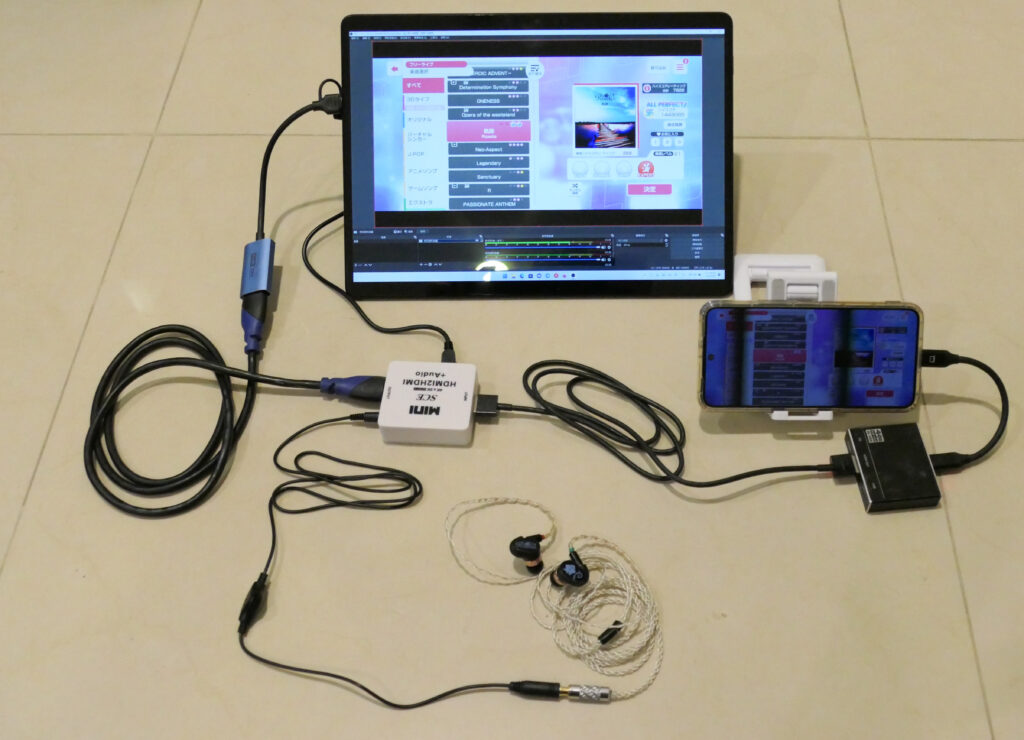

Galaxy S22 整體配線圖。圖片來源:呆呆翰

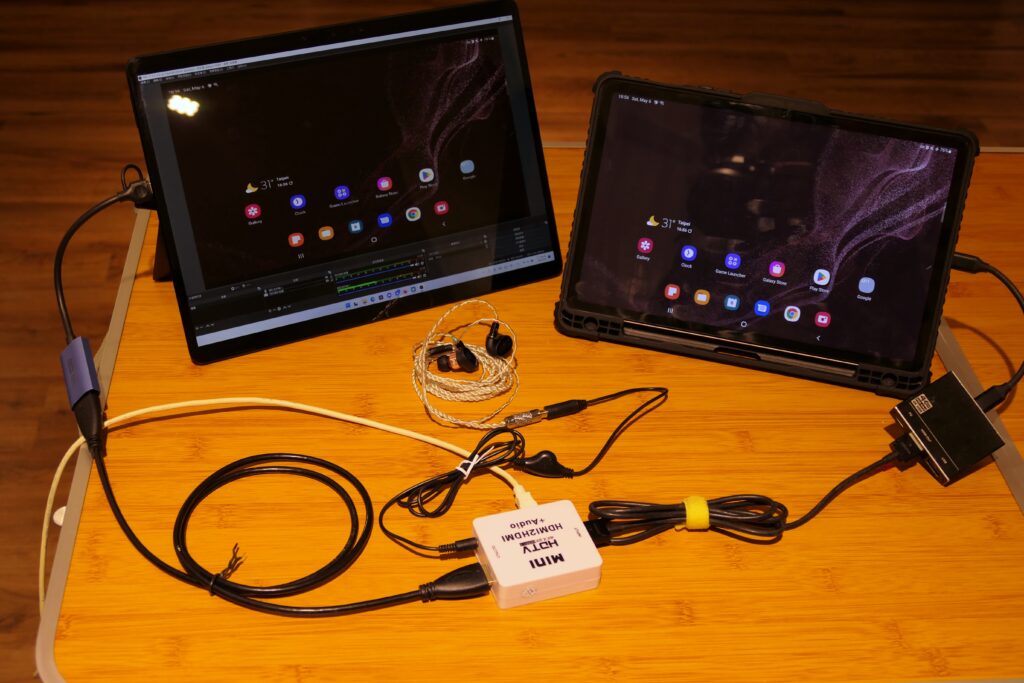

Galaxy Tab S8 整體線路

Galaxy Tab S8 → Type-C 轉 HDMI → HDMI 線材 → HDMI 音訊分離器的 Input

HDMI 音訊分離器的耳機孔 → 可調整音量的耳機延長線 → 耳機

HDMI 音訊分離器的 HDMI Output → HDMI 線材 → 擷取卡 → Surface Pro X

Galaxy Tab S8 整體配線圖。圖片來源:呆呆翰。平板提供:Kannushi Link
