行動裝置音樂遊戲直播 – 監聽: HDMI 音訊分離器

HDMI 訊號包含視訊與音訊兩種訊號,因此除了畫面的傳輸外,也能實現聲音的傳輸。但 HDMI 傳輸的是數位的聲音訊號,因此沒辦法直接接上耳機或是啦叭這些類比裝置播放聲音來進行監聽,需要有一個負責將數位訊號轉換成類比訊號的裝置將 HDMI 端和耳機或啦叭串聯起來才能進行播放。本文將介紹一種適合用於直播的器材:零延遲 HDMI 音訊分離器。

開始閱讀說明前,如果您的直播現場有多一片螢幕或者一台電視可以運用,或是希望直播現場可以實時監看遊戲輸出畫面輔助實況的進行,我們會建議您改為參考系列 監聽: 電視電腦螢幕 篇的配線方式。

HDMI 音訊分離器在蕉媽頻道內被稱為「小白盒」,輸入端是 HDMI ,輸出端是 HDMI 和 3.5mm 的音效孔,有些分離輸出端則會是 HDMI 和 RCA 端子,可以依照您實際設備配置情況來選擇適合的音訊分離器。

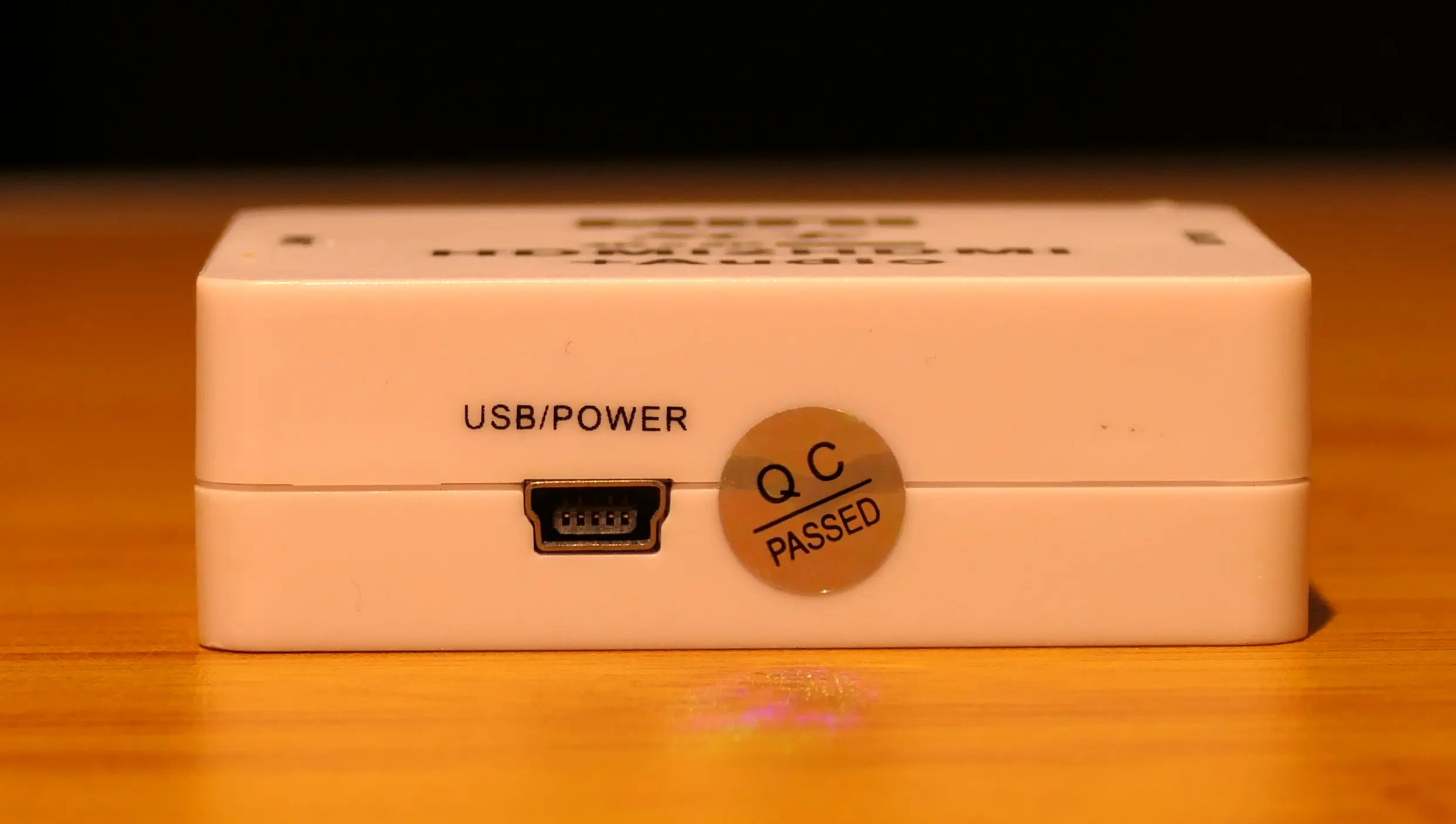

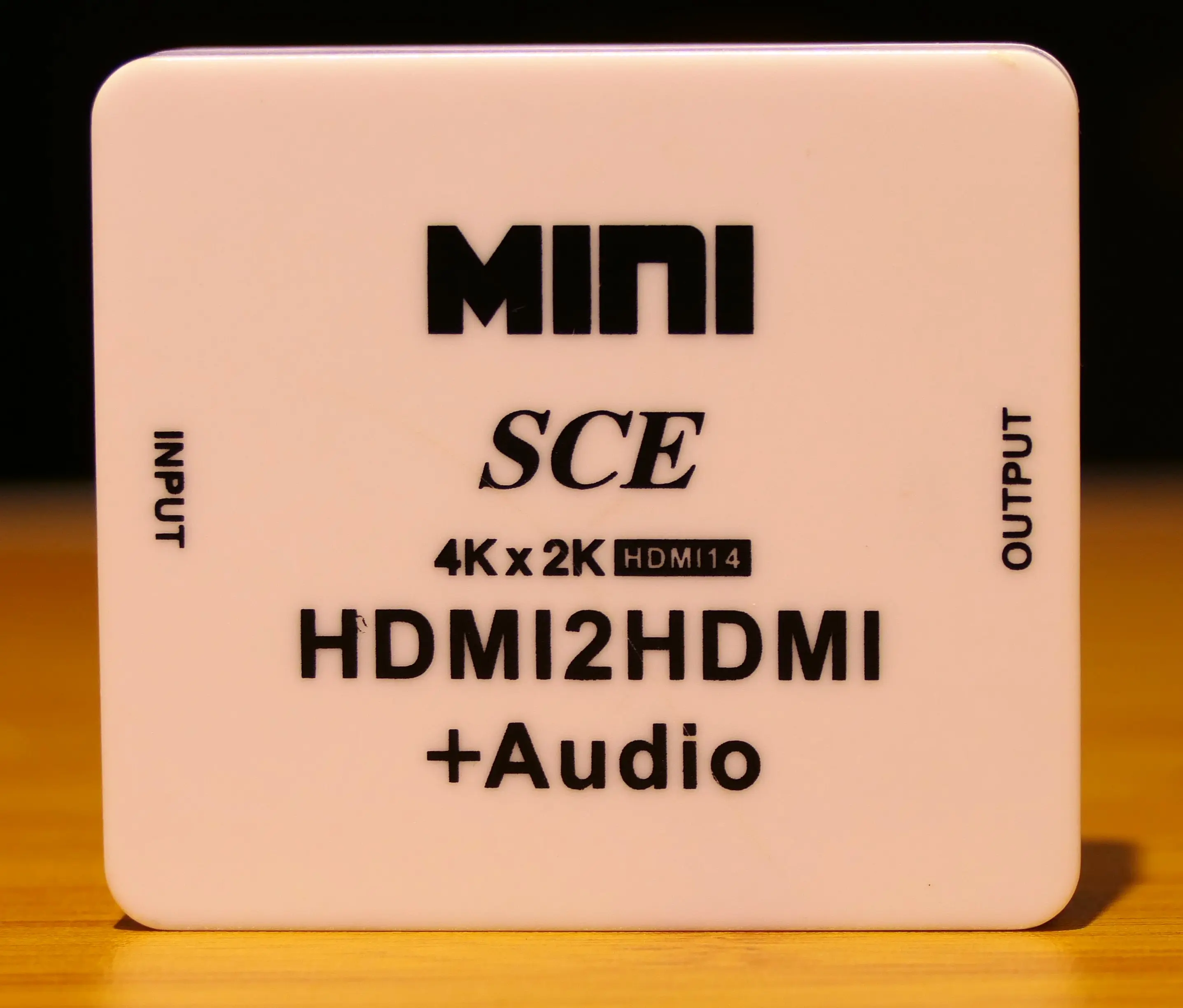

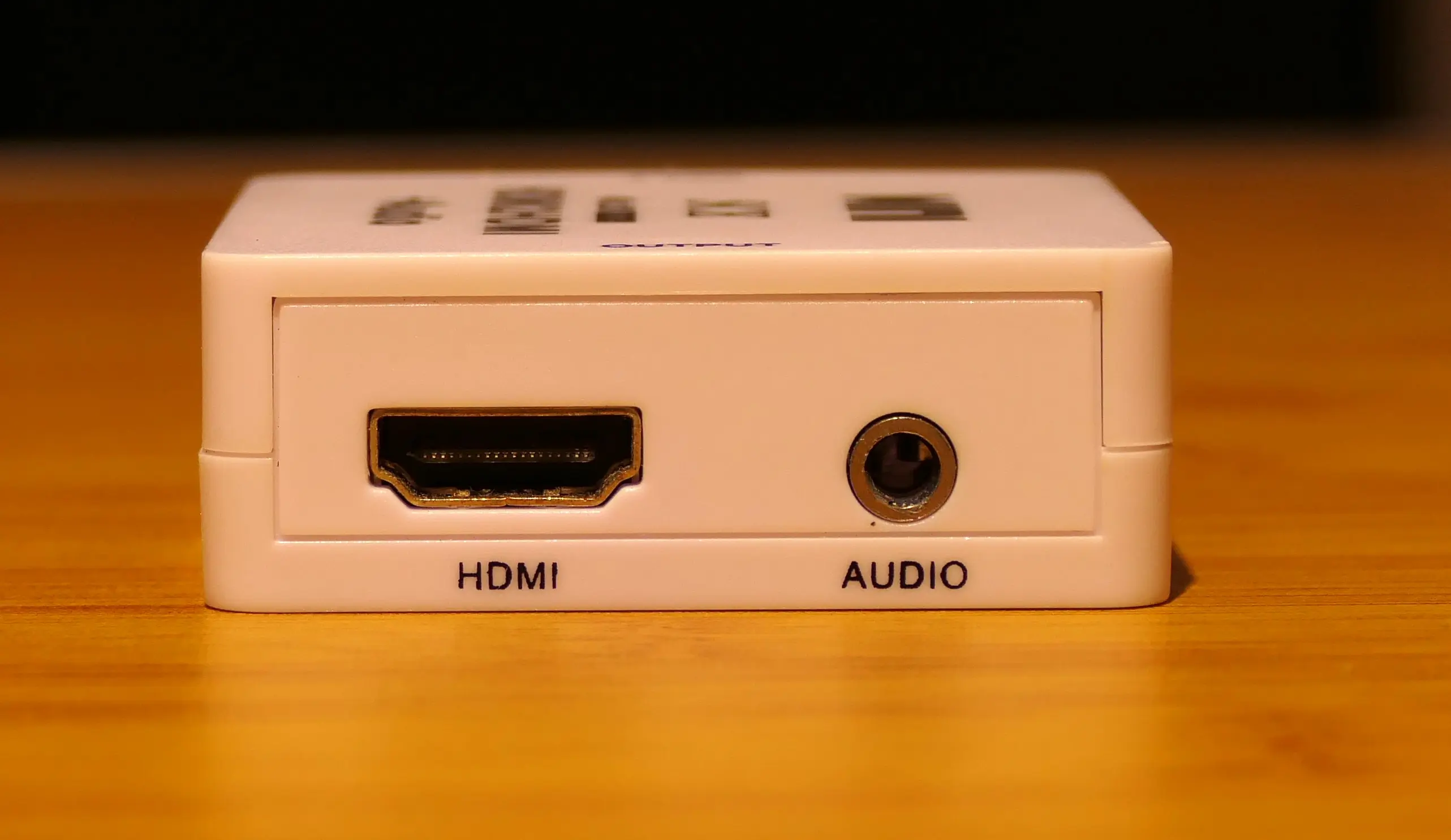

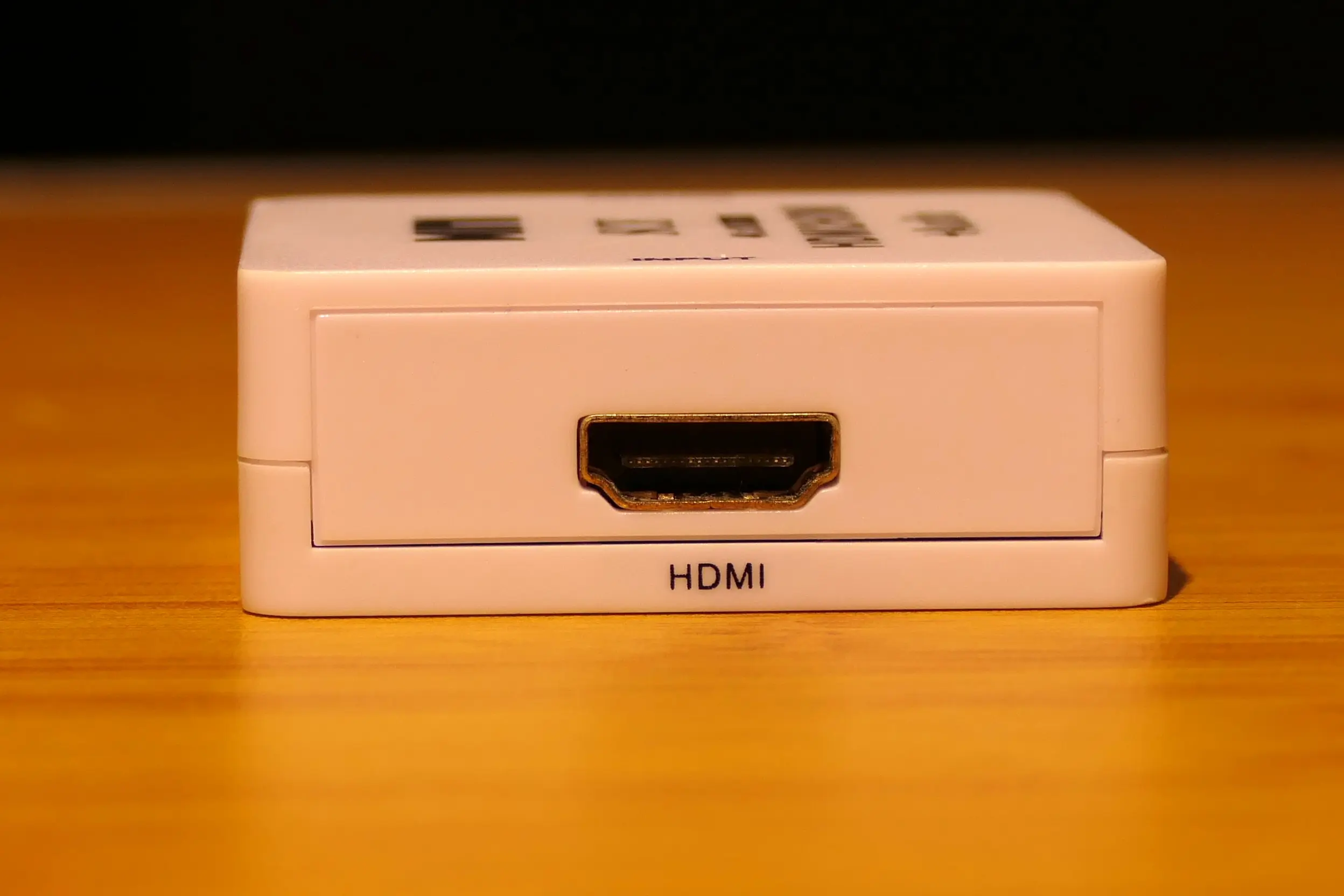

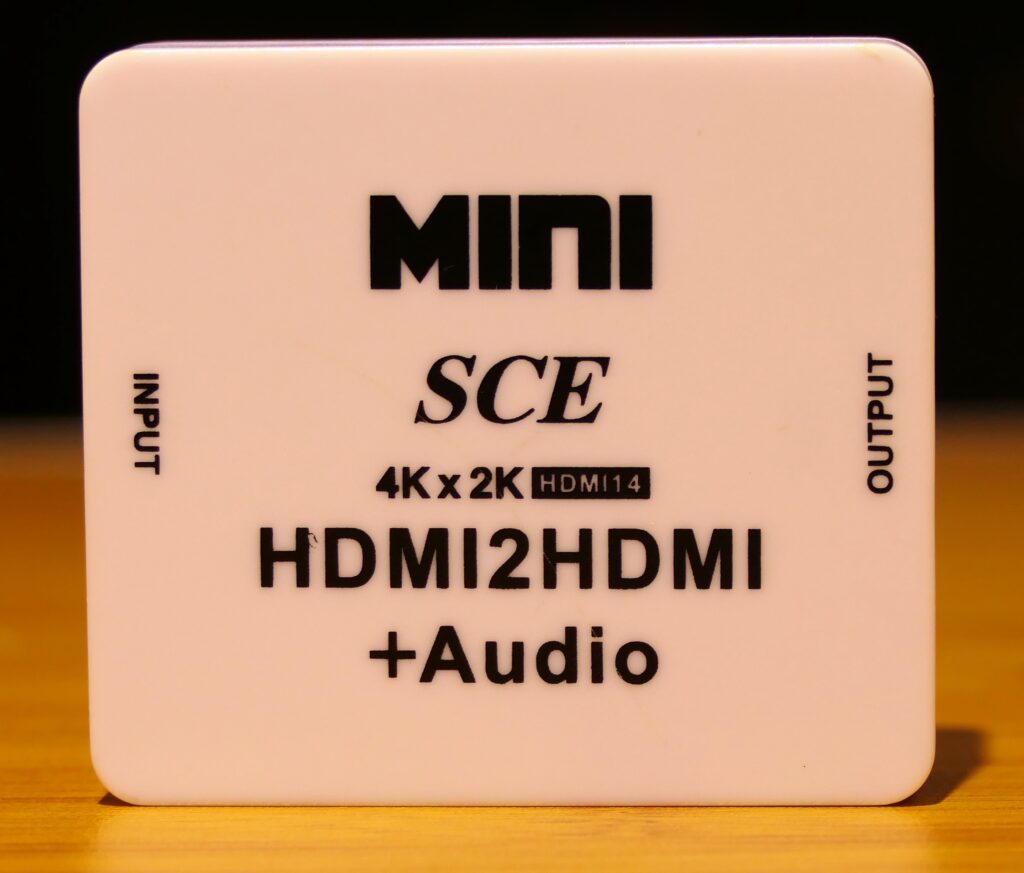

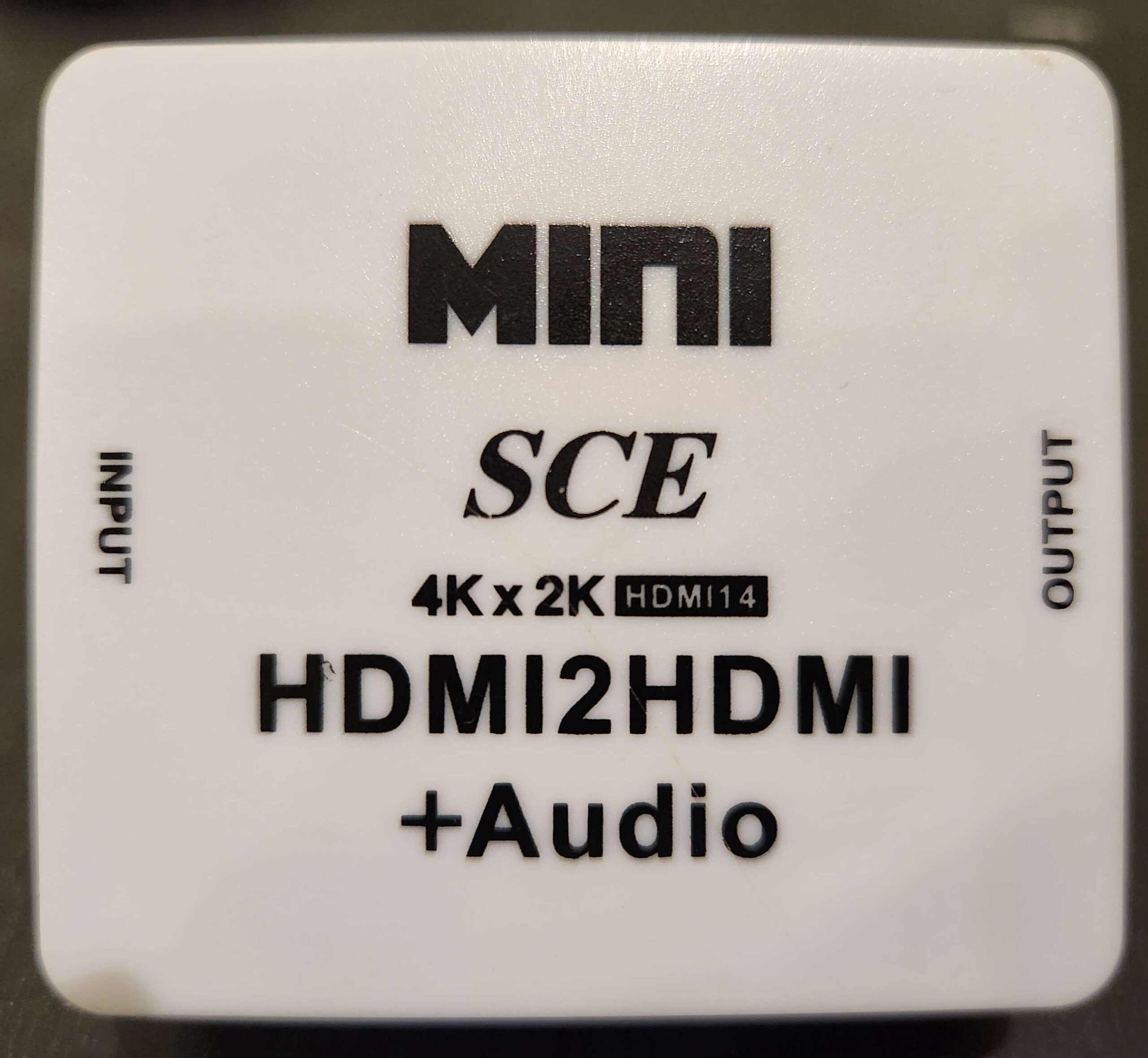

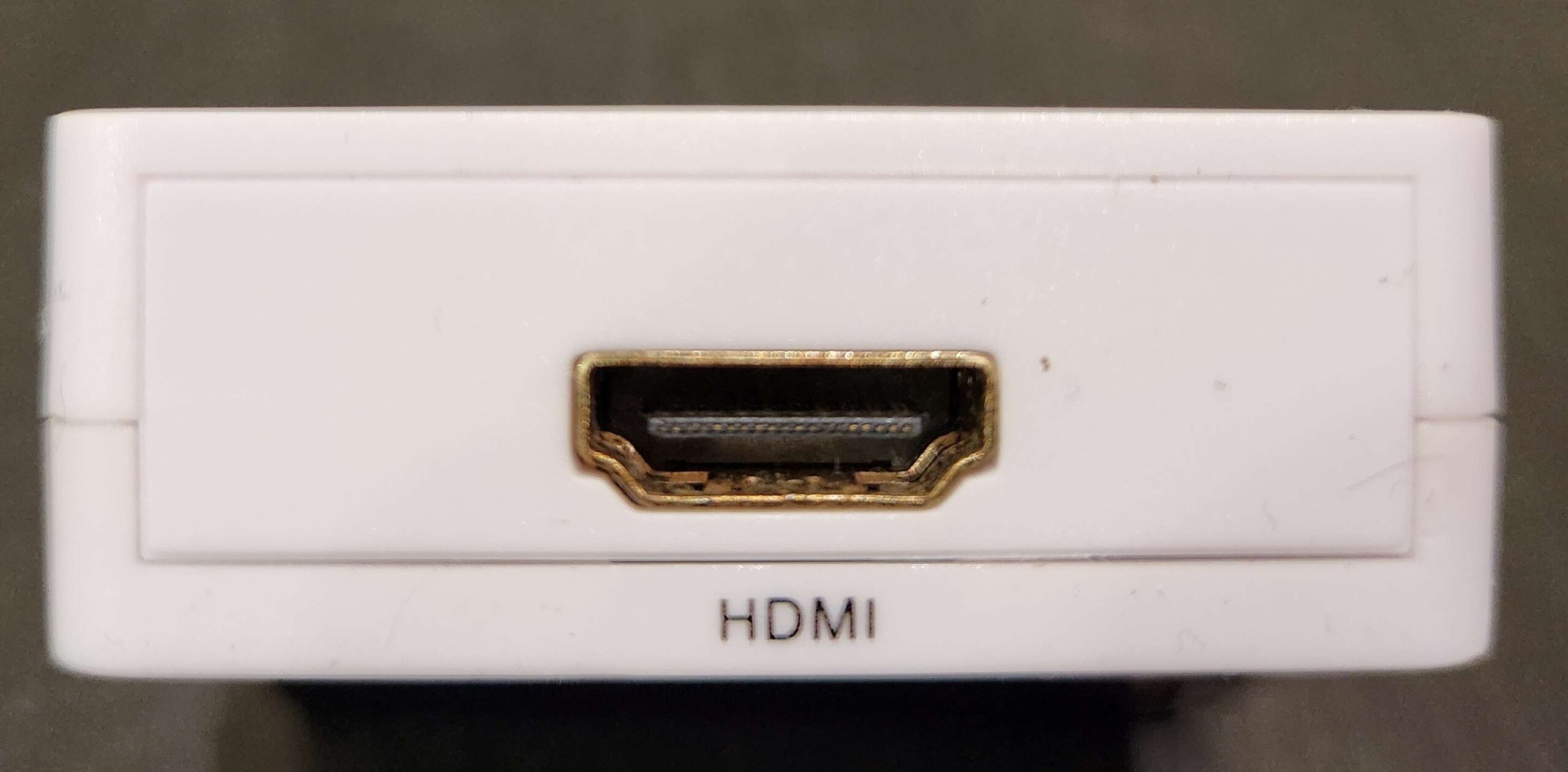

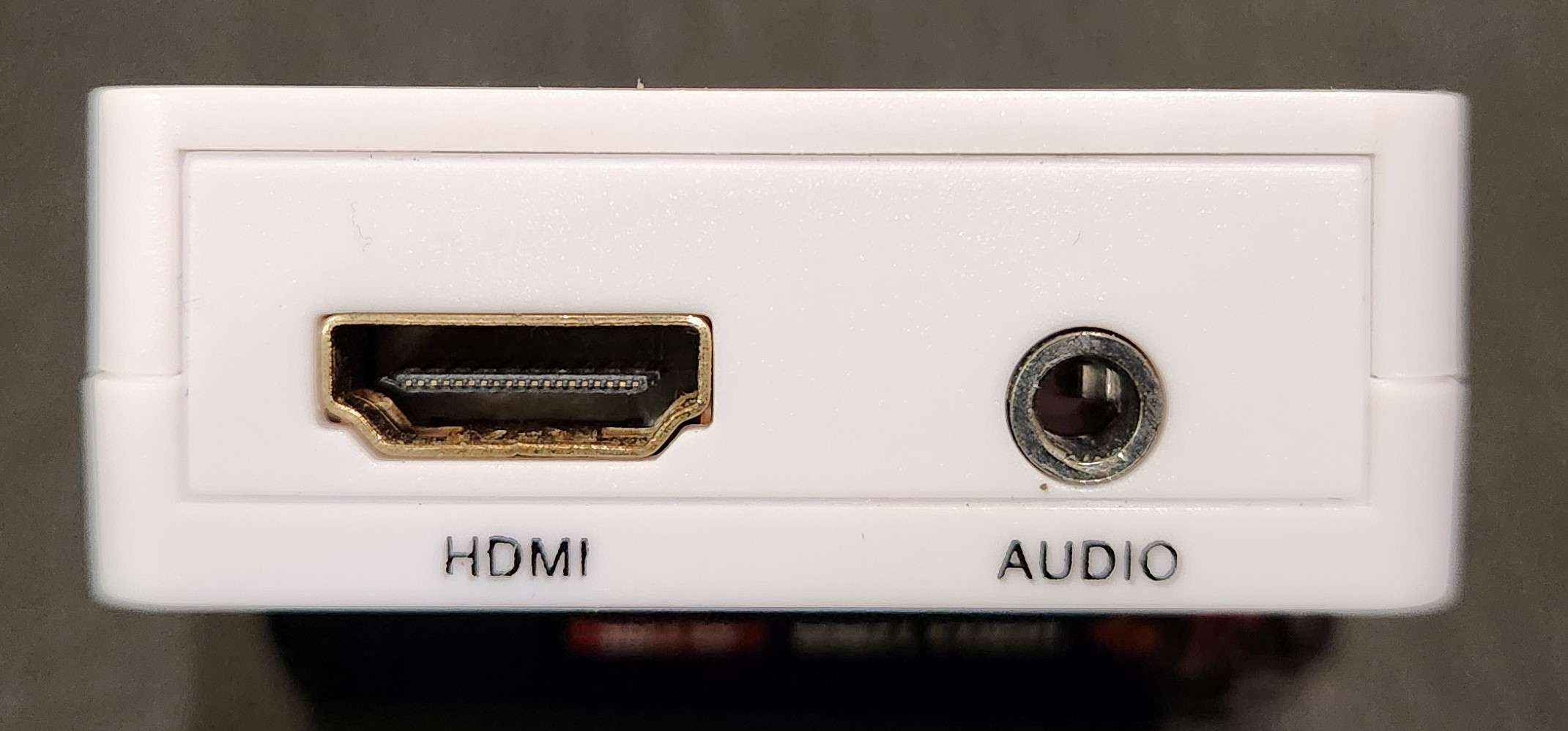

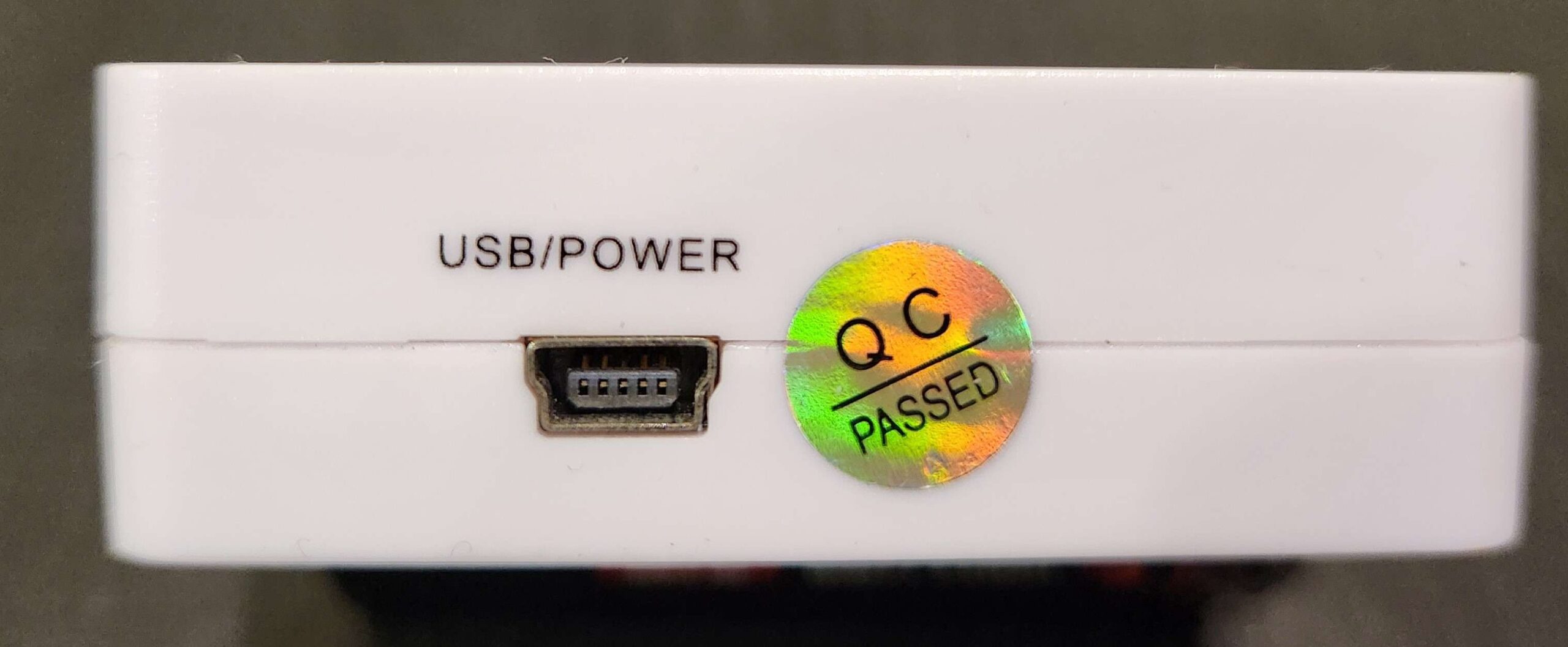

以下附圖為我們常用的音訊分離器實體照片,此類設備可以在各大網路購物平台或是實體電腦配件門市、電子材料行等管道購入。

購入小白盒的時候,有個問題需要列入考量。這類配件沒辦法調整輸出音量,有些裝置偵測到 HDMI 輸出之後就會變成不能調整音量的模式,就算可以調整音量也會影響直播觀眾聽到的音量,一般來說並不推薦直接從輸出端調整音量的作法。我們建議的做法是再買一條可以調整音量的音源延長線。這類線材除了上述的網購、電腦配件門市和電子材料行之外,有賣3C零件的書店或複合式零售商場大多也有販售。

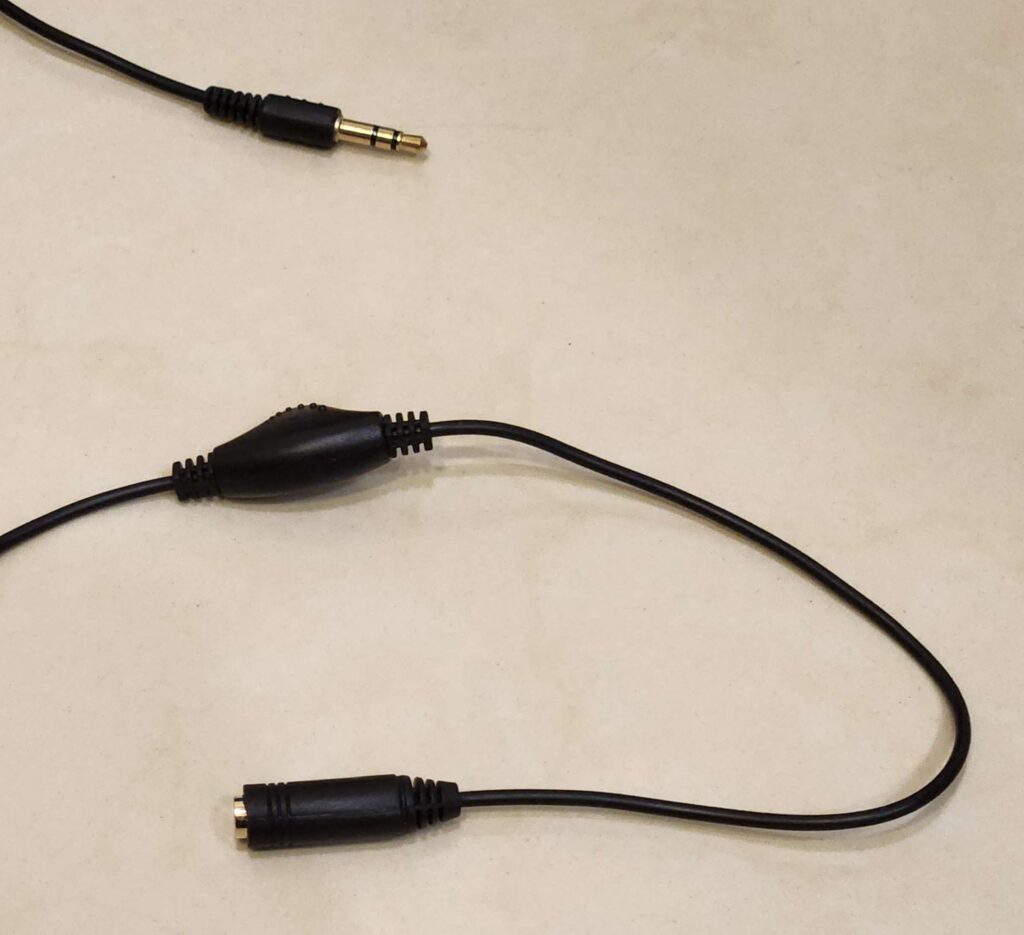

可以調整音量的音源延長線。 圖片來源:呆呆翰

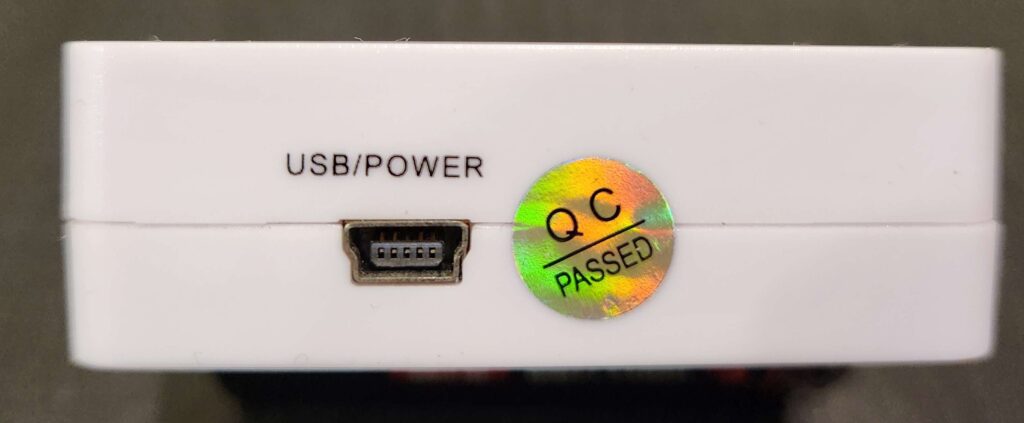

另外一個注意事項是小白盒我們建議接電使用以維持訊號的穩定性,有些情況下不接電也能使用,但運作相對不穩,可能會因此產生突發性的畫面或聲音中斷問題。

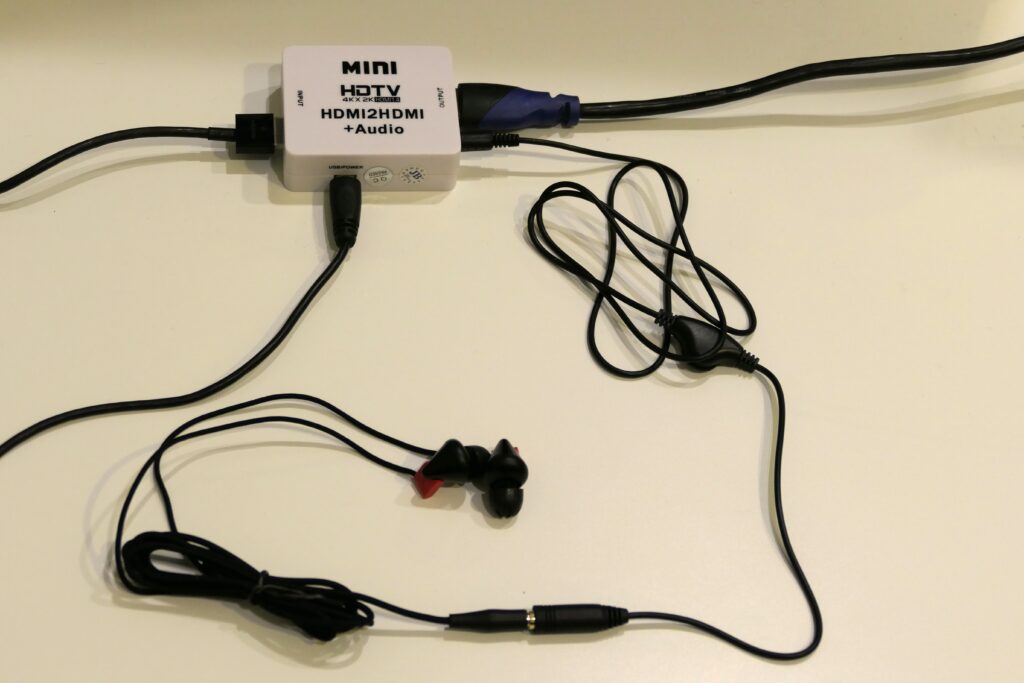

以下附圖是硬體配線實拍,包含音訊分離器、調整音量的音源延長線與耳機,畫面外的輸入端連接訊號源,畫面外的輸出連到擷取卡,USB 則是接到電腦或是 5v 變壓器供電確保小白盒穩定運作。

音訊分離器直播監聽設置示意圖。 圖片來源:呆呆翰
